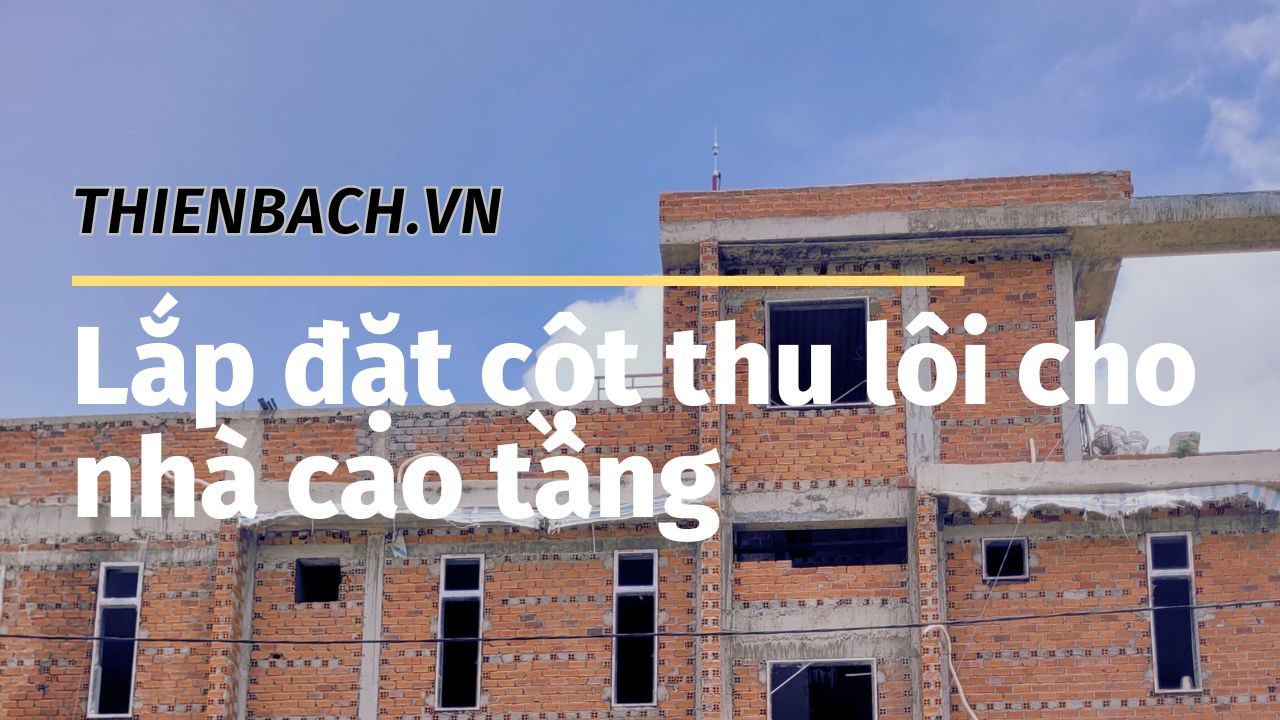

Hệ thống tiếp địa và kim thu sét là hai thành phần quan trọng giúp bảo vệ công trình và thiết bị điện khỏi tác động của sét. Để lắp đặt hệ thống này một cách hiệu quả, quá trình thực hiện cần được tiến hành tuần tự và nghiêm túc. Dưới đây là hướng dẫn chi tiết về quy trình lắp đặt hệ thống tiếp địa và kim thu sét.
I. Khảo Sát
Trước khi bắt đầu lắp đặt, việc khảo sát địa điểm là rất quan trọng. Cần xác định vị trí lắp đặt kim thu sét, các khu vực có thể xảy ra sự cố điện, và các yếu tố ảnh hưởng đến hiệu quả của hệ thống như độ cao của tòa nhà, khoảng cách với các cấu trúc xung quanh, và điều kiện địa hình.
Khảo sát còn bao gồm việc kiểm tra tính chất đất (độ ẩm, độ dẫn điện) để đảm bảo rằng hệ thống tiếp địa sẽ hoạt động hiệu quả. Nếu đất quá khô hoặc có tính chất cách điện, cần xem xét các biện pháp cải thiện như sử dụng vật liệu dẫn điện hoặc thay đổi vị trí lắp đặt.

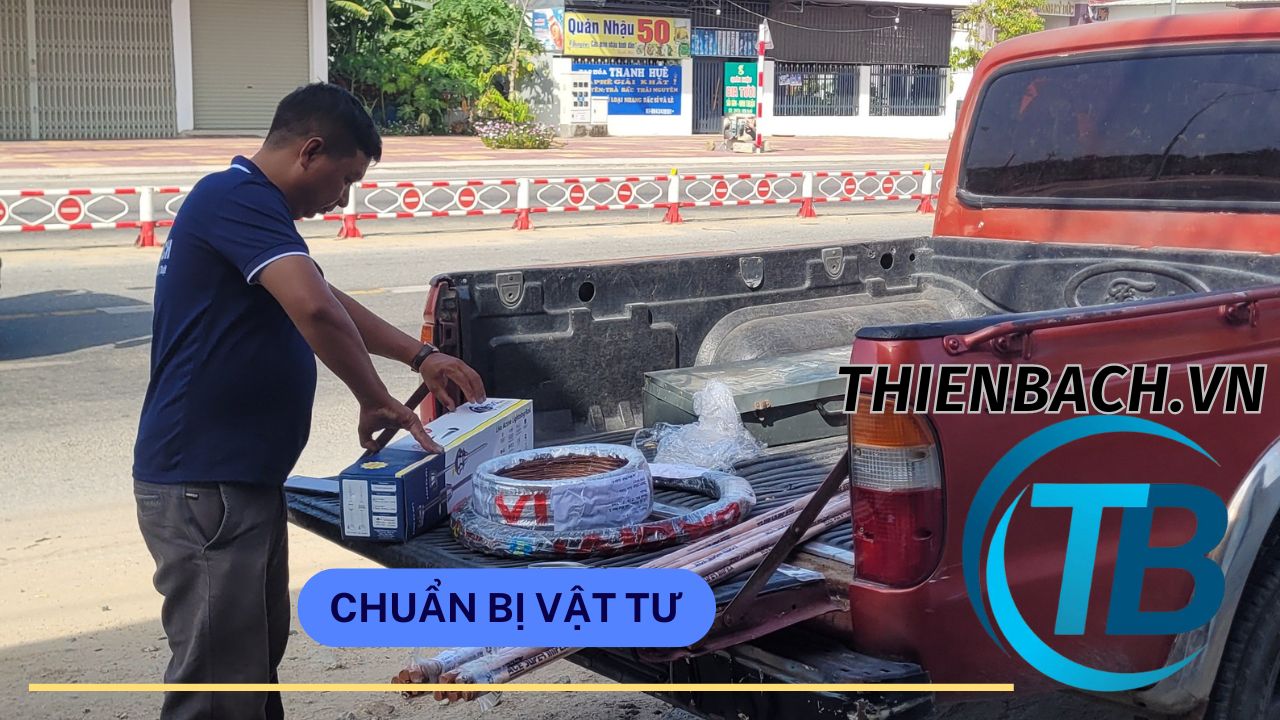

II. Chuẩn Bị Vật Tư
Sau khi đã hoàn thành khảo sát, bước tiếp theo là chuẩn bị vật tư cần thiết cho việc lắp đặt. Các vật tư chính bao gồm:
1. Kim thu sét (cột thu lôi): Chọn loại kim thu sét phù hợp với chiều cao của công trình.
2. Dây tiếp địa: Dây đồng hoặc thép không gỉ có độ dẫn điện tốt.
3. Đầu nối và phụ kiện: Đảm bảo rằng các đầu nối và phụ kiện đủ bền và phù hợp với tiêu chuẩn kỹ thuật.
4. Cọc tiếp địa: Thường làm từ đồng hoặc thép mạ đồng để đảm bảo độ bền và khả năng dẫn điện.
* Cần kiểm tra kỹ lưỡng các vật tư trước khi tiến hành lắp đặt để tránh phát sinh sự cố trong quá trình thi công.

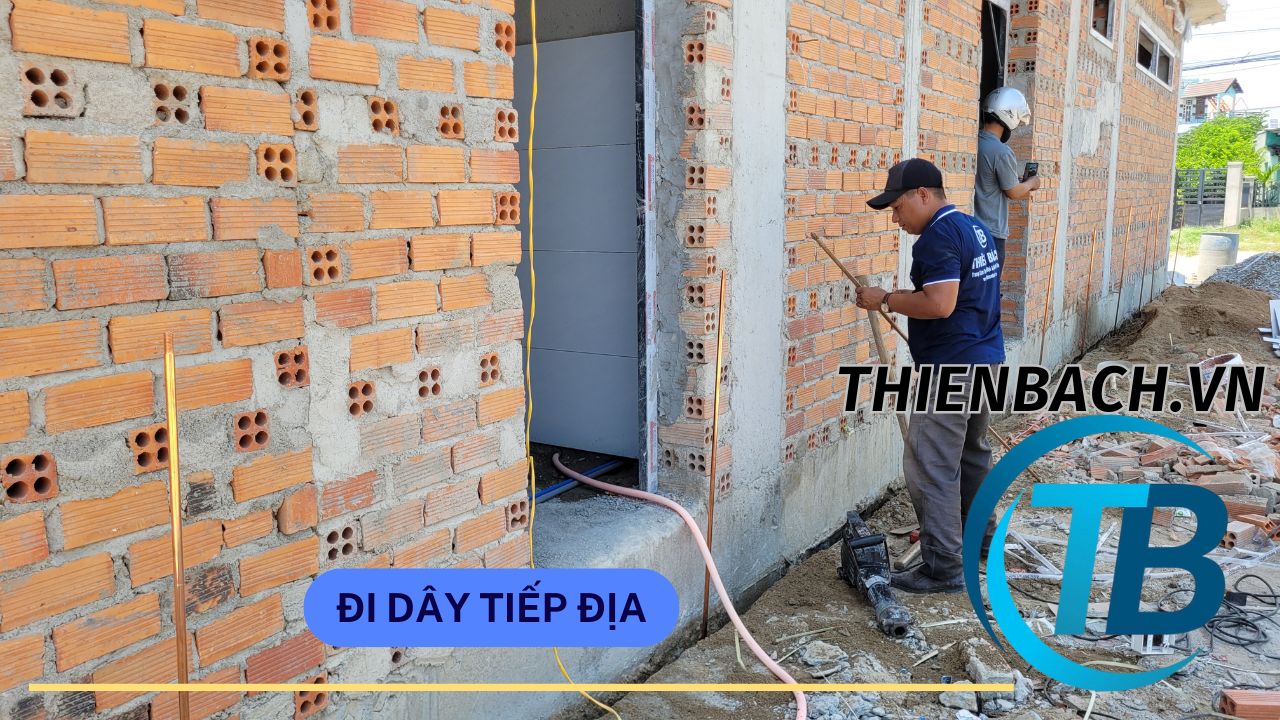

III. Đi Dây Tiếp Địa
Sau khi chuẩn bị vật tư, tiến hành đi dây tiếp địa. Dây tiếp địa cần được lắp đặt sao cho kết nối chặt chẽ giữa kim thu sét và các cọc tiếp địa.
Quá trình đi dây bao gồm:
Đào rãnh để lắp đặt dây tiếp địa: Rãnh nên sâu khoảng 60-80 cm để đảm bảo độ bền.
Đặt dây tiếp địa: Dây cần được nối với kim thu sét và cọc tiếp địa theo đúng tiêu chuẩn kỹ thuật.
Bảo đảm không có gấp khúc hay xoắn dây, tránh gây cản trở dòng điện trong trường hợp sét đánh.

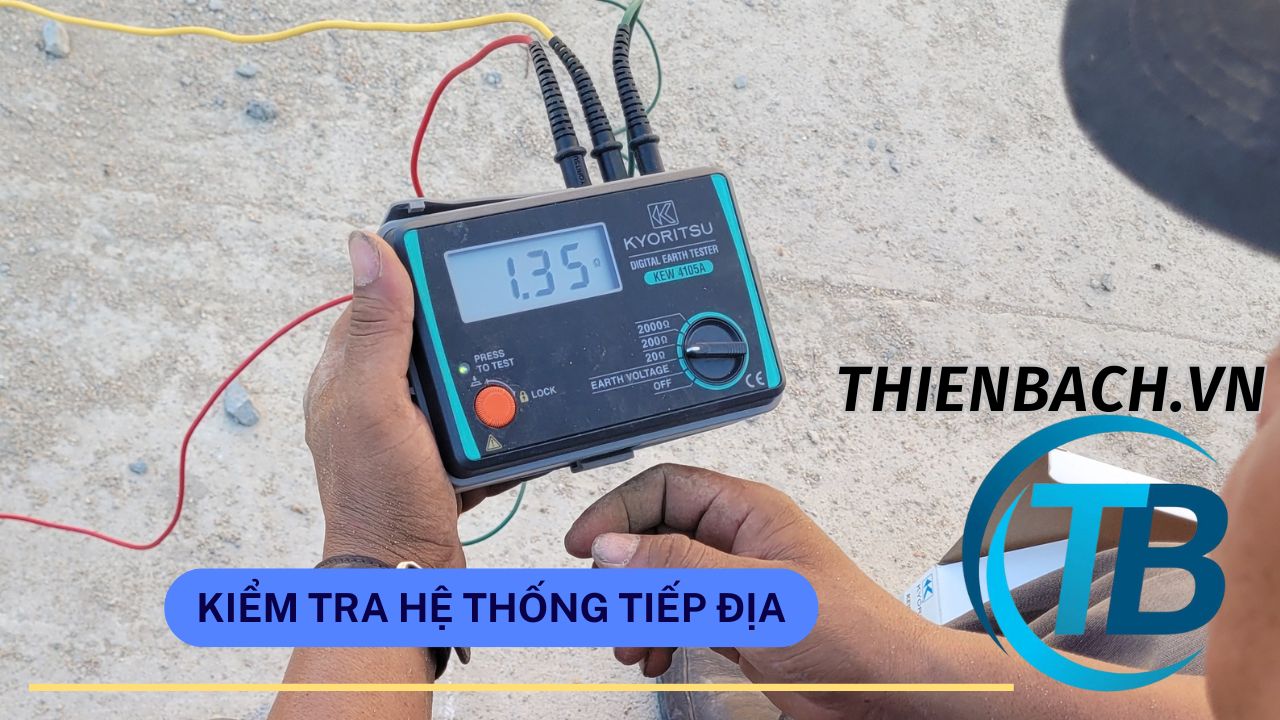

IV. Kiểm Tra Hệ Thống Dây Tiếp Địa
Sau khi hoàn tất việc đi dây, việc kiểm tra hệ thống dây tiếp địa là rất cần thiết. Sử dụng thiết bị đo điện trở để kiểm tra điện trở tiếp địa của hệ thống.
Điện trở tiếp địa cần đảm bảo ở mức thấp để đảm bảo an toàn, thường dưới 10 ohm. Nếu điện trở vượt quá mức cho phép, cần xem xét lại vị trí lắp đặt hoặc bổ sung thêm cọc tiếp địa.

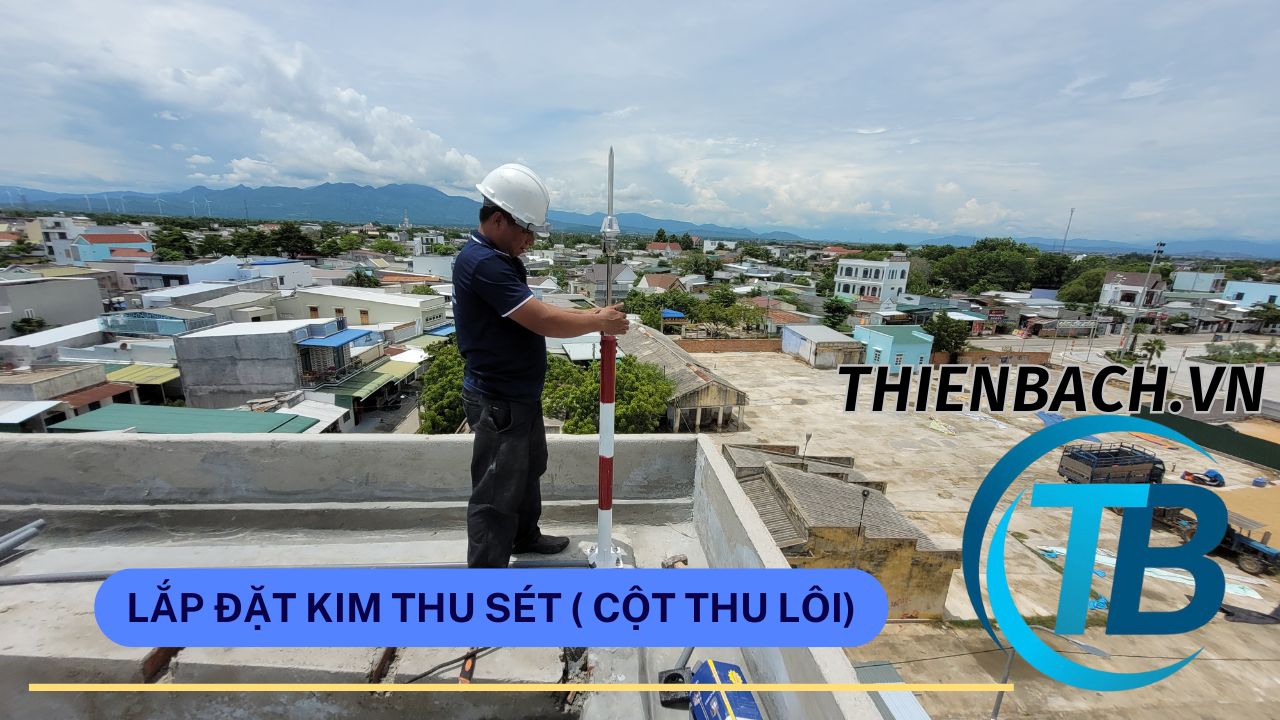

V. Lắp Đặt Kim Thu Sét (Cột Thu Lôi)
Kim thu sét cần được lắp đặt ở vị trí cao nhất của công trình để đảm bảo hiệu quả thu sét.
Quá trình lắp đặt bao gồm:
Xác định vị trí lắp đặt: Đảm bảo không có vật cản nào làm giảm hiệu quả thu sét.
Cố định kim thu sét: Sử dụng các phụ kiện đi kèm để cố định kim chắc chắn.
Nối dây tiếp địa từ kim thu sét đến hệ thống tiếp địa đã được lắp đặt trước đó.

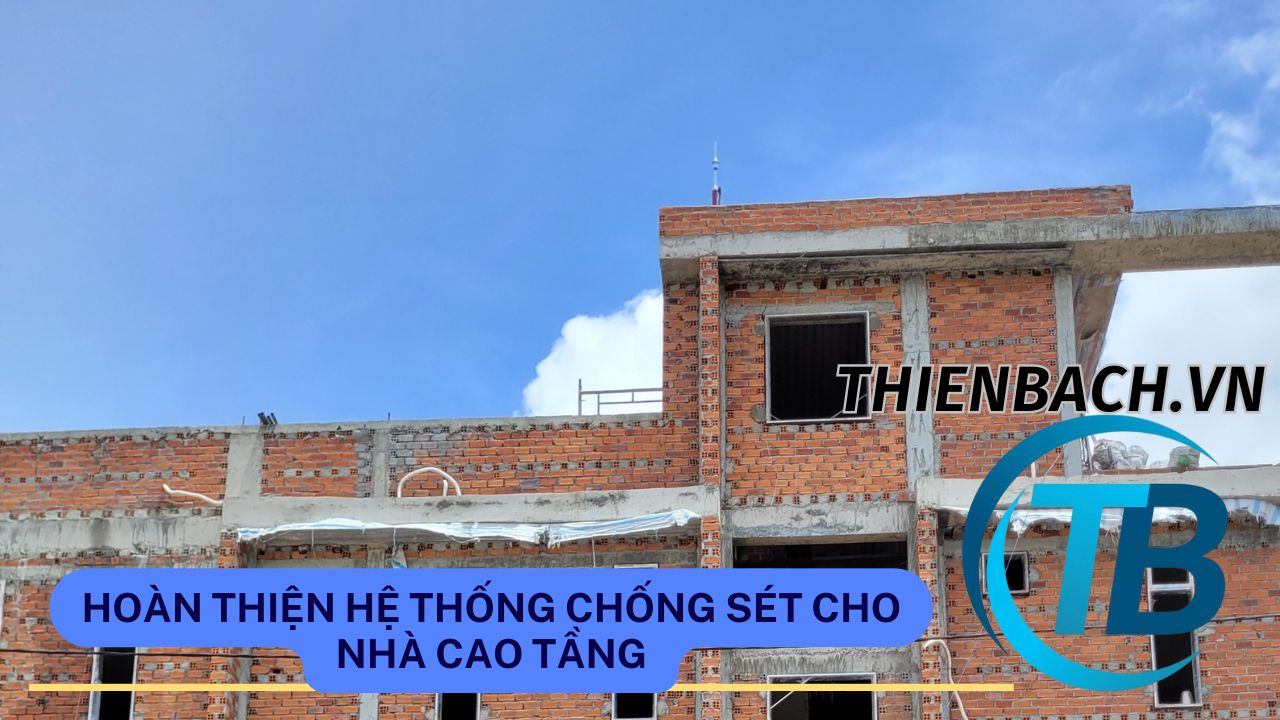

VI. Hoàn Thiện Hệ Thống
Sau khi lắp đặt xong kim thu sét và dây tiếp địa, cần hoàn thiện hệ thống bằng cách:
Kiểm tra lại toàn bộ kết nối, đảm bảo không có điểm nào bị lỏng lẻo.
Thực hiện kiểm tra tổng thể hệ thống tiếp địa và kim thu sét.
Dọn dẹp hiện trường, đảm bảo an toàn cho người và thiết bị xung quanh.
Cuối cùng, nên lập biên bản nghiệm thu hệ thống để ghi nhận các thông số kỹ thuật cũng như cam kết bảo trì, bảo dưỡng hệ thống trong tương lai.
